February 20, 2015

AVR Minimum System (Jilid ke-2)

Berangkat dari ketidak-sreg-an kepada hasil percobaan membuat minimum system ini, maka diutak-atik lagi desain dan layoutnya. Pin AVR didekatkan dengan microkontroler-nya dan posisi IC-nya ditaruh di pinggir. Gampangnya, secara garis besar dibagi jadi 2 area, yaitu supporting circuitry (regulator, reset dan clock circuit) dan mikrokkontroler itu sendiri.
Pada percobaan ini, ada beberapa pemikiran yang akan di-implementasi:
Umum
  1. Reset circuit dengan push button dan external trigger.
  2. External clock circuit @16MHz
  3. Filtered analog reference
  4. Indikator SCK
Spesifik
  1. Ukuran harus kecil dan ringkas.
  2. Perkabelan yang sederhana.
  3. Support standard FTDI USB-TTL pinout.
  4. DC 5 volt regulator circuit.

Skematik??

Hmmm… sementara belum ada gambarnya :) Tapi ini skematik yang umum untuk basic system AVR, cari saja dengan keyword "AVR basic minimum system".
Monggo, mas... mudah-mudahan bisa dipahami :) Oh iya, itu mikrokontroler-nya pake Atmega328P-PU. Trus, hmmm… yang AREF itu mirip seperti 5V di mikrokontroler, di hubungkan ke GND melalui kapasitor 100nF.

Hasil Seharian Ngoprek

Libur kejepit wiken, enaknya ngoprekin ini aja…

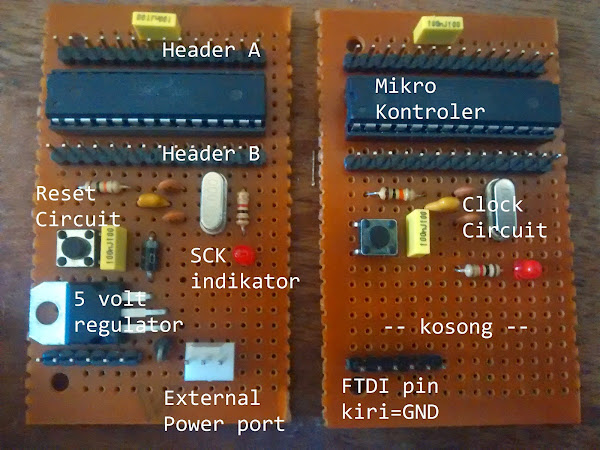

Revision A, dengan regulator 5 volt, dan revision B, tanpa regulator.

Lumayanlah, nggak terlalu njelimets routingnya:)…

… dibanding sama yang ini :)

Revision A, B, dan Nanino 0.8 yang sedang dijadikan ISP programmer.

Catatan

Terjadi salah paham ketika mapping TX & RX pin FTDI dengan RX dan TX mikrokontroler. Sebenarnya straight aja. TX, pin-2 pada FTDI, dihubungkan ke pin-2 mikrokontroler (RX). RX, pin-3 pada FTDI, dihubungkan ke pin-3 mikrokontroler (TX).
Karena kesalahan diatas, burn Arduino bootloader via ISP berhasil, tapi load sketch secara langsung, gagal.

Plan Improvement

Hmmm… apa ya? Nambahin kapasitor untuk smoothing regulator aja. Tar yang revision B, d tambahin apa ya? masih banyak yang kosong, apa d amputasi sekalian ya, biar lebih kecil :)

Update 23-02-2015

Nambah: indikator power; semua pake regulator 5 volt dengan kapasitor dan protection diodes
